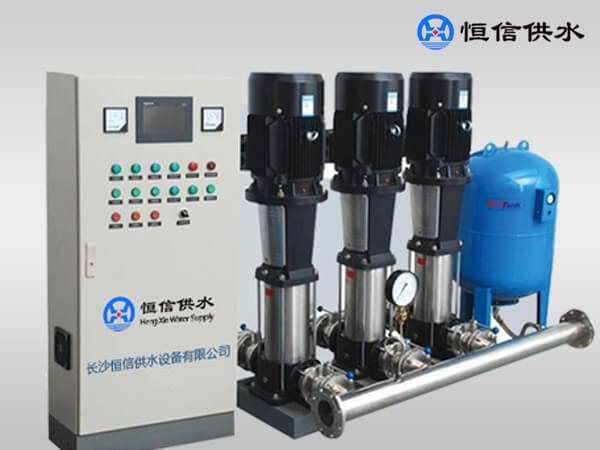

不少恒壓供水設備的使用者反應，不知道該如何對變頻控制柜進行故障排除，預防干擾。本文為大家詳細介紹恒壓供水設備變頻控制柜干擾的基本類型、抗干擾措施以及注意事項。

干擾的基本類型及抗干擾措施

(1)靜電耦合干擾：指控制電纜與四周電氣回路的靜電容耦合，在電纜中產生的電勢。

對策：加強與干擾源電纜的間距，做到導體直徑40倍之上時，干擾程度就不大明顯。在兩電纜間設置屏蔽導體，再將屏蔽導體接地。

(2)靜電感應干擾：指四周電氣回路產生的磁通變化在電纜中感應出的電勢。干擾的大小取決于干擾源電纜產生的磁通大小，控制電纜產生的閉環面積和干擾電纜與控制電纜間的相對角度。

對策：一般將控制電纜與主回路電纜或其他動力電纜分離鋪設，分離間距通常在30cm之上（最低為10cm），分離困難時，將控制電纜穿過鐵管鋪設。將控制導體絞合間距越小，鋪設的路線越短，抗干擾作用越好。

(3)電波干擾：指控制電纜成為天線，由外來電波在電纜中產生電勢。

對策：同(1)和(2)所論。有需要時將變頻器放到鐵箱內實行電波屏蔽，屏蔽用鐵箱要接地。

(4)接觸不良干擾：指變頻器控制電纜的電接點及繼電器接觸不良，電阻發生變化在電纜中產生的干擾

對策：對繼電器選用并聯觸點或鍍金觸點繼電器或選用密封式繼電器。對電纜應定期做擰緊加固處理。

(5)電源線傳導干擾：指各種電氣設備從同一電源系統獲得供電時，由其他設備在電源系統直接產生電勢。

對策：變頻器的控制電源由另外系統供電，在控制電源的輸入側裝設線路濾波器或隔離變壓器，且屏蔽接地。

(6)接地干擾：指機體接地和信號接地。對于弱電壓電流回路及任何不合理的接地均可誘發干擾，例如設置兩個之上接地點，接地處會發生電位差，產生干擾。

對策：速度給定的控制電纜取一點接地，接地線一作為信號的通路使用。電纜的接地在變頻器側實行，使用專設的接地端子，不與其他接地端子共用，并盡量減少接地端子引接點的電阻，一般不大于100ω。三、其他注意事項

1.安裝變頻器的控制柜，應盡可能避開大容量變壓器和電動機。其控制電纜線路也應避開這些漏磁通大的設置。

2.弱電壓電流控制電纜不要接近易產生電弧的斷路器和接觸器。

3.控制電纜推薦選用1.25mm×2或2mm×2屏蔽絞合絕緣電纜。

4.屏蔽電纜的屏蔽要連續到電纜導體一樣長。電纜在端子箱中連接時，屏蔽端子要相互之間連接

以上是小編為大家重點整理的恒壓供水設備變頻控制柜干擾的基本類型、抗干擾措施以及注意事項介紹，更多有關恒壓供水設備的資訊敬請持續關注本網站，我們將定期為您更新行業內最新資訊動態！
